HF20W-T-A_衡孚开关电源

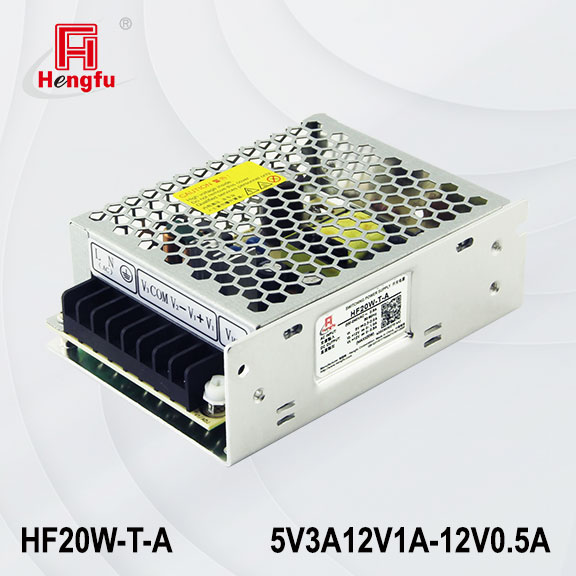

*图片仅供参考，以实物或技术规格书为准。

多路输出系列

20W三路输出（HF20W-T-A）

型号：HF20W-T-A

功率
(W)：20

输出路数：三路

输入电压
(VAC)：170~264

输入电压
(VDC)：240~370

输出电压
(VDC)：5V, 12V, -12V

输出电流
(A)：3A, 1A, 0.5A

工作温度
(℃)：-30~+70

尺寸
(mm)：111*78*36

产品特点

多路输出标准型开关电源，功率覆盖10W至1000W，提供双路隔离、双路非隔离、三路非隔离及四路隔离等多种输出规格，灵活适配不同系统的供电需求。
本系列产品可在-30℃ ~ +70℃宽温环境中稳定运行，内置过载、过压及短路等多重保护电路，采用坚固金属外壳，并通过严格的振动与冲击测试，具备优异的可靠性及性价比。广泛适用于工业控制、自动化设备、监控安防、新能源等多个领域，精准匹配多样化场景。
我们提供5V/12V、5V/24V、12V/24V、±15V等多种输出电压组合选择，可免费申请样品测试。同时支持专业定制开发服务，满足各类非标应用需求。

输入电压范围：170~264VAC/240~370VDC；满足3000VAC隔离电压；高效率、高可靠性、长寿命； 3年有限责任质保；
输入交直流两用；内置EMI滤波器；输出过载、过压、短路保护；
工作环境温度：-30℃~+70℃；关键元器件采用国内外知名品牌；可用于较严苛的工作环境；

技术参数

型号

HF20W-T-A
规格

V1:5V3A, V2:12V1A, V3:-12V0.5A
输入电压范围

170~264VAC (240~370VDC)
输入启动冲击电流

冷启动，30A/230VAC
输入漏电流

＜0.5mA/ 230VAC
电网调整率

≤±0.5%
输出电压精度

V1:≤±1%, V2,V3 :≤±3% (with regulator);≤±10% (without)
输出电压调节范围

V1: 额定输出电压的±5%
输出过载保护

105~150%, 打嗝模式（异常条件移除后可自动恢复）
输出过压保护

115~150%, 二极管钳位
绝缘强度

I/P-O/P: 3.0KVAC/1min; I/P-F/G: 1.5KVAC/1min; O/P-F/G: 0.5KVAC/1min
上升时间，保持时间

50ms, 20ms@满载时（典型值）
工作温度

-30℃~+70℃ （参考减额曲线图）
安全标准

符合 UL62368-1, IEC/EN62368-1, GB4943.1
冷却方式

自然冷却
