LSK超薄小体积系列

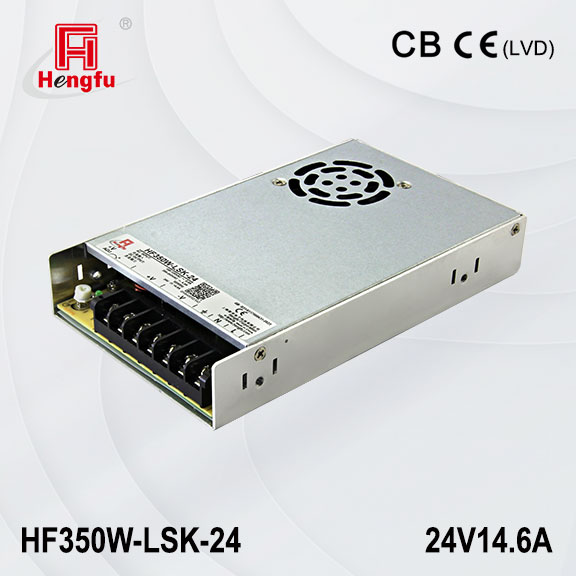

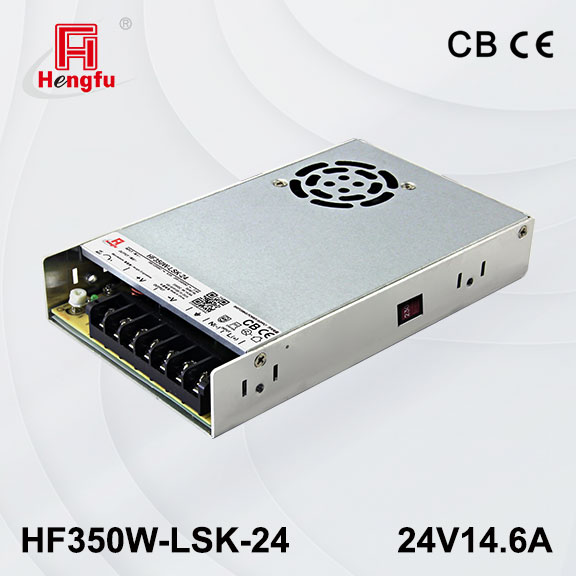

350W单路输出LSK系列 (HF350W-LSK-24)

型号：HF350W-LSK-24

功率
(W)：350.4

输出路数：单路

输入电压
(VAC)：85~132/170~264

输入电压
(VDC)：120-187/240-370

输出电压
(VDC)：24V

输出电流
(A)：14.6A

工作温度
(℃)：-40~+70

尺寸
(mm)：179*106*30

资料下载：安装图

产品特点

本系列功率范围：15W~600W，是衡孚为客户实现降本增效、节能环保及良好适应性而精心设计的第三代金属机壳型开关电源，具备超薄小体积和全面的安全规范。具有全球电网宽范围输入、支持交直流两用，宽工作温度、高海拔适应能力、低功耗与高效率、高可靠性以及安全隔离等显著优势，能够有效适配感性和容性负载。
常规输出电压可提供 5V /12V /15V /24V /28V /36V /48V /54V等多种配置以满足不同需求。如有特殊要求，请联系销售人员进行定制。

体积小，结构紧凑，厚度仅为30mm 宽范围的工作环境温度：-40°C~+70°C 输入与输出间的隔离电压高达4000Vac 输出过载保护、过压保护、短路保护
全球电压宽范围输入：85~264Vac/120~370Vdc 关键元器件采用国内外知名品牌可承受300Vac输入浪涌电压5S 安全性能和电磁兼容符合国际和中国的新标准
输入交直流两用低纹波噪声, 低待机功耗、高效率过电压等级Ⅲ，满足5000m海拔应用 3年有限责任质保

技术参数

产品型号

HF350W-LSK-24
产品规格

24V14.6A
额定输入电压

100-120Vac (140-170Vdc)/200-240Vac (280-340Vdc)
输入电压范围

85~132Vac (120-187Vdc)/170~264Vac (240-370Vdc)
额定输入频率

50/60Hz
输入频率范围

47~63Hz
输入电流

＜6.8A/115Vac; ＜3.9A/230Vac
输入启动冲击电流

65A/230Vac，冷启动 cold start
输入漏电流

＜0.5mA/240Vac
输出电压调节范围

±10%
电网调整率

±0.5%
负载调整率

±0.5%
输出电压精度

±1%
待机功耗

＜1W/230Vac
纹波与噪声

≤150mVp-p
效率 (Typ.)

89%
