LSE超薄小体积系列

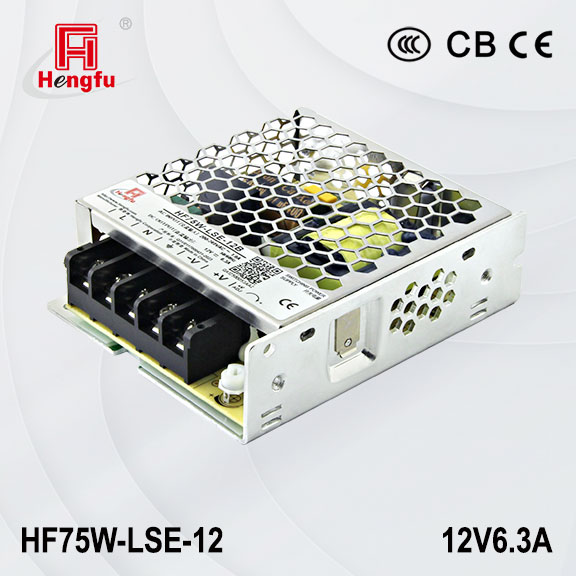

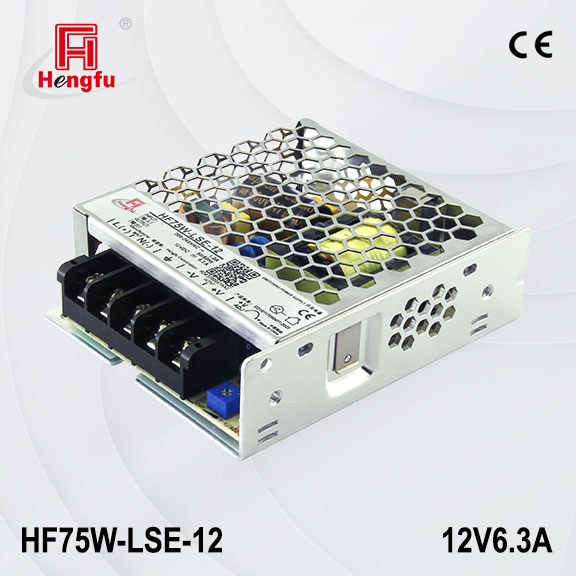

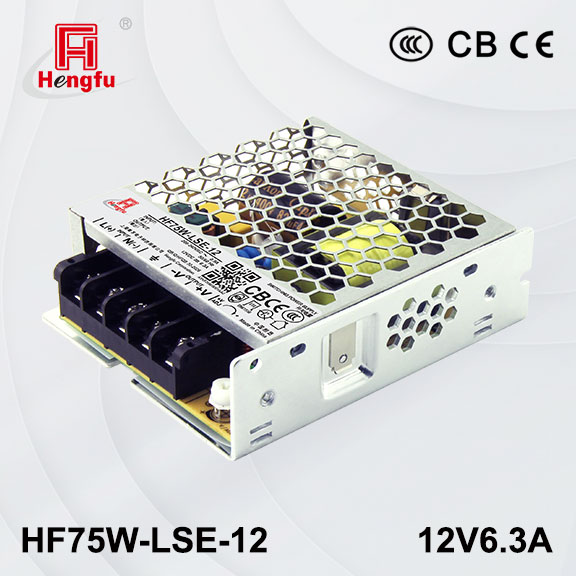

75W单路输出LSE系列开关电源（HF75W-LSE-12）

型号：HF75W-LSE-12

功率
(W)：75.6

输出路数：单路

输入电压
(VAC)：170~264

输入电压
(VDC)：240~370

输出电压
(VDC)：12

输出电流
(A)：6.3A

工作温度
(℃)：-40~+70

尺寸
(mm)：99*82*30

资料下载：安装图

产品特点

本系列功率范围：35W~1000W，是衡孚为客户实现降本增效、节能环保及良好适应性而精心设计的第三代金属机壳型开关电源，具备超薄小体积和全面的安全规范。
输入电压范围：170~264Vac/240~370Vdc，支持交直流两用，宽工作温度、高海拔适应能力、低功耗与高效率、高可靠性以及安全隔离等显著优势，能够有效适配感性和容性负载。
常规输出电压可提供 5V /12V /15V /24V /28V /36V /48V /54V等多种配置以满足不同需求。如有特殊要求，请联系销售人员进行定制。

体积小，结构紧凑，厚度仅为30mm 关键元器件采用国内外知名品牌可承受300Vac输入浪涌电压5S 安全性能和电磁兼容符合国际和中国的新标准
输入电压范围：170~264Vac/240~370Vdc 宽范围工作环境温度：-40°C~+70°C 过电压等级Ⅲ，满足5000m海拔应用 3年有限责任质保
输入交直流两用低纹波噪声、低待机功耗、高效率输出过载保护、过压保护、短路保护

技术参数

产品型号

HF75W-LSE-12
产品规格

12V6.3A
额定输入电压

200-240Vac (280-340Vdc)
输入电压范围

170~264Vac (240~370Vdc)
额定输入频率

50/60Hz
输入频率范围

47~63Hz
输入电流

＜0.9A/230Vac
输入启动冲击电流

45A/230Vac，冷启动 cold start
输入漏电流

＜0.75mA/240Vac
输出电压调节范围

±10%
电网调整率

±0.5%
负载调整率

±0.5%
输出电压精度

±1%
待机功耗

＜0.5W/230Vac
纹波与噪声

≤120mVp-p
效率 (Typ.)

>85%
