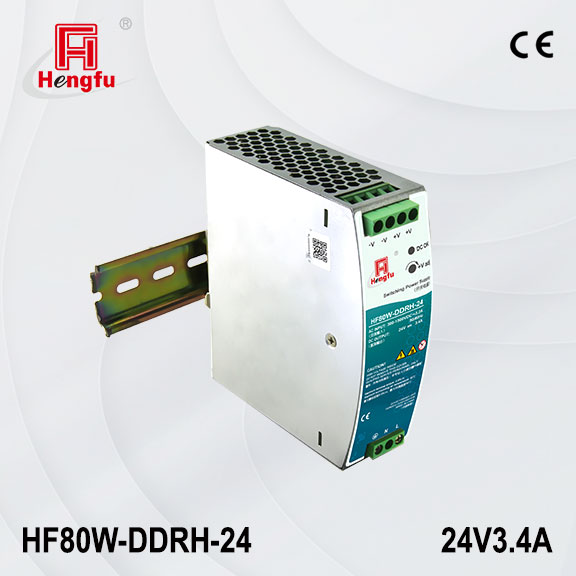

*图片仅供参考，以实物或技术规格书为准。

SDR导轨电源系列

80W单路输出导轨电源系列 (HF80W-DDRH-24)

型号：HF80W-DDRH-24

输出路数：单路

功率
(W)：81.6

输入电压
(VAC)：--

输入电压
(VDC)：300~1500

输出电压
(VDC)：24

输出电流
(A)：3.4

工作温度
(℃)：-40°C~+80°C

尺寸
(mm)：40.6*125.2*109.6

产品特点

标准金属导轨系列电源，功率范围：40W~480W，具有全球电压宽范围输入，多重保护功能，良好的散热设计，稳定度高、抗干扰能力强，电磁兼容性及安全性能符合国际和中国的新标准。标准导轨安装方式、结构紧凑、安装便捷。
广泛应用于工业自动化，机械设备，轨道交通，智能楼宇等环境。
常规输出电压可提供 12V /24V /36V /48V等多种配置以满足不同需求。如有特殊要求，请联系销售人员进行定制。

体积小，结构紧凑输入交直流两用工作温度范围：-30℃ to +70℃ 输出过载保护、过压保护、短路保护
TS-35/7.5或15标准导轨安装设计关键元器件采用国内外知名品牌高效率、高可靠性、长寿命；安全性能和电磁兼容符合国际和中国的新标准
全球电压宽范围输入：85~264Vac/120~370Vdc 不锈钢和铝合金制成的外壳能适用于更恶劣的环境 3000VAC高隔离电压 3年有限责任质保

技术参数

产品型号

HF80W-DDRH-24
产品规格

24V3.4A
输入电压范围

300~1500VDC
输入电流

0.4A/300VDC, 0.2A/800VDC
输入启动冲击电流

冷启动，80A/800VDC
输入过压保护

输入电压≥1500~1700VDC时关闭输出 <1500VDC时恢复工作
输入欠压保护

输入电压>200~270VDC时打模式 >280VDC时恢复工作
电网调整率

≤±0.5%
负载调整率

≤±0.5%
输出电压调节范围

±10%
输出过载保护

105%~150%, 打嗝模式（异常条件移除后可自动恢复）
输出过压保护

110%~150%, 打嗝模式（异常条件移除后可自动恢复）
绝缘强度

I/P-O/P: 4KVAC; I/P-F/G: 2KVAC; O/P-F/G: 1KVAC
启动时间

9000ms/800VDC
上升时间

50ms/800VDC
工作温度

-40℃~+80℃ （参考减额曲线图）
安全标准

设计参考 UL1741, EN62109-1
电磁兼容标准

设计参考 EN55032 Class A
冷却方式

自然冷却
重量

0.45kg
