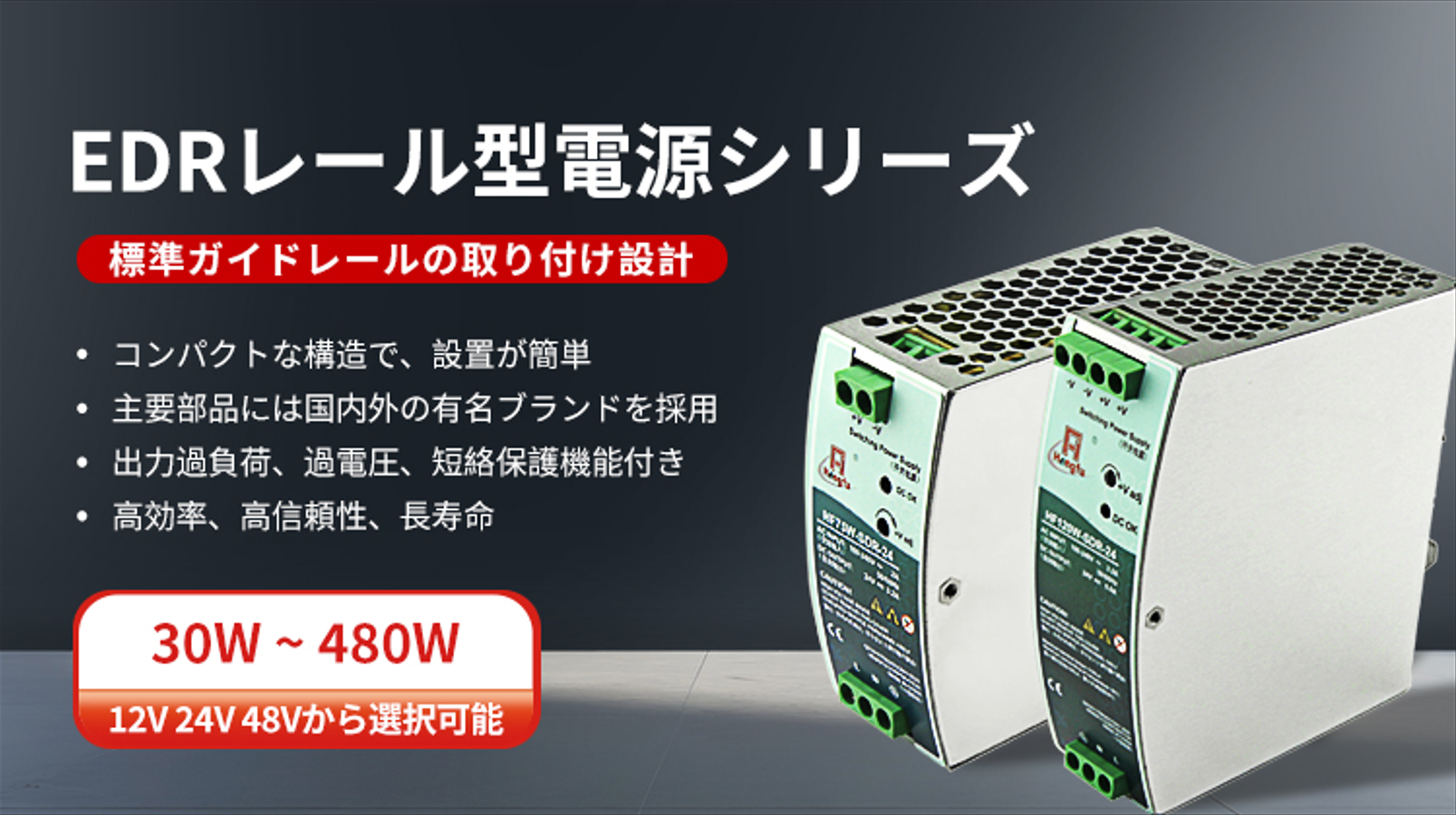

EDRレール電源シリーズ

標準 DIN レール用電源。超薄・コンパクト設計で、35mm DIN レールに対応し、省スペースかつ設置が容易です。

85～264VAC、120～370VDC のワイドレンジ入力に対応し、‑30℃～+70℃の広温度範囲で動作します。過負荷・過電圧・短絡の多重保護機能、優れた放熱設計を備え、高安定性と優れた耐ノイズ性能を実現。電磁両立性（EMC）および安全性能は国際規格、中国新規格に準拠しています。

産業オートメーション、機械設備、鉄道交通、スマートビルなど幅広い分野で活用されています。

出力は 30W～480W をカバー。標準出力 12V、24V、36V、48V など多彩なラインナップを取り揃え、多様なニーズに対応します。特殊仕様が必要な場合は営業担当までお問い合わせの上、カスタマイズをご相談ください。

関連製品

製品画像

製品型番

製品仕様

技術マニュアル

サンプル申請

今すぐ購入

製品型番：
HF30W-EDR-12

製品仕様

電力
(W)：30

入力電圧
(VDC)：120~370

動作温度
(℃)：-40~+70

出力系統数：単路

出力電圧
(VDC)：12V

寸法
(mm)：25*68*69.5

入力電圧
(VAC)：85~264

出力電流
(A)：2.5A

電力
(W)：30

出力系統数：単路

入力電圧
(VAC)：85~264

入力電圧
(VDC)：120~370

出力電圧
(VDC)：12V

出力電流
(A)：2.5A

動作温度
(℃)：-40~+70

寸法
(mm)：25*68*69.5
製品型番：
HF60W-EDR-24

製品仕様

電力
(W)：60

入力電圧
(VDC)：120~370

動作温度
(℃)：-40~+70

出力系統数：単路

出力電圧
(VDC)：24V

寸法
(mm)：25*75*78.5

入力電圧
(VAC)：85~264

出力電流
(A)：2.5A

電力
(W)：60

出力系統数：単路

入力電圧
(VAC)：85~264

入力電圧
(VDC)：120~370

出力電圧
(VDC)：24V

出力電流
(A)：2.5A

動作温度
(℃)：-40~+70

寸法
(mm)：25*75*78.5
製品型番：
HF75W-EDR-12

製品仕様

電力
(W)：75

入力電圧
(VDC)：120~370

動作温度
(℃)：-40~+70

出力系統数：単路

出力電圧
(VDC)：12V

寸法
(mm)：32*110*83.5

入力電圧
(VAC)：85~264

出力電流
(A)：6.3A

電力
(W)：75

出力系統数：単路

入力電圧
(VAC)：85~264

入力電圧
(VDC)：120~370

出力電圧
(VDC)：12V

出力電流
(A)：6.3A

動作温度
(℃)：-40~+70

寸法
(mm)：32*110*83.5
製品型番：
HF100W-EDR-24

製品仕様

電力
(W)：100

入力電圧
(VDC)：120~370

動作温度
(℃)：-40~+70

出力系統数：単路

出力電圧
(VDC)：24V

寸法
(mm)：32*110*83.5

入力電圧
(VAC)：85~264

出力電流
(A)：4.2A

電力
(W)：100

出力系統数：単路

入力電圧
(VAC)：85~264

入力電圧
(VDC)：120~370

出力電圧
(VDC)：24V

出力電流
(A)：4.2A

動作温度
(℃)：-40~+70

寸法
(mm)：32*110*83.5
製品型番：
HF120W-EDR-12

製品仕様

電力
(W)：120

入力電圧
(VDC)：120~370

動作温度
(℃)：-40~+70

出力系統数：単路

出力電圧
(VDC)：12V

寸法
(mm)：32*125*83.5

入力電圧
(VAC)：85~264

出力電流
(A)：10.0A

電力
(W)：120

出力系統数：単路

入力電圧
(VAC)：85~264

入力電圧
(VDC)：120~370

出力電圧
(VDC)：12V

出力電流
(A)：10.0A

動作温度
(℃)：-40~+70

寸法
(mm)：32*125*83.5
製品型番：
HF150W-EDR-24

製品仕様

電力
(W)：156

入力電圧
(VDC)：120~370

動作温度
(℃)：-40~+70

出力系統数：単路

出力電圧
(VDC)：24V

寸法
(mm)：32*125*83.5

入力電圧
(VAC)：85~264

出力電流
(A)：6.5A

電力
(W)：156

出力系統数：単路

入力電圧
(VAC)：85~264

入力電圧
(VDC)：120~370

出力電圧
(VDC)：24V

出力電流
(A)：6.5A

動作温度
(℃)：-40~+70

寸法
(mm)：32*125*83.5
製品型番：
HF240W-EDR-12

製品仕様

電力
(W)：200

入力電圧
(VDC)：120~370

動作温度
(℃)：-40~+70

出力系統数：単路

出力電圧
(VDC)：12V

寸法
(mm)：41*124*110.5

入力電圧
(VAC)：85~264

出力電流
(A)：16.7A

電力
(W)：200

出力系統数：単路

入力電圧
(VAC)：85~264

入力電圧
(VDC)：120~370

出力電圧
(VDC)：12V

出力電流
(A)：16.7A

動作温度
(℃)：-40~+70

寸法
(mm)：41*124*110.5
製品型番：
HF480W-SDR-24A

製品仕様

電力
(W)：480

入力電圧
(VDC)：120~370

動作温度
(℃)：-40~+70

出力系統数：単路

出力電圧
(VDC)：24V

寸法
(mm)：48*125.2*127.5

入力電圧
(VAC)：85~264

出力電流
(A)：20.0A

電力
(W)：480

出力系統数：単路

入力電圧
(VAC)：85~264

入力電圧
(VDC)：120~370

出力電圧
(VDC)：24V

出力電流
(A)：20.0A

動作温度
(℃)：-40~+70

寸法
(mm)：48*125.2*127.5

その他の製品については、カスタマーサービスまでお問い合わせいただくか、別途カスタマイズをご依頼ください。
